产品型号 |

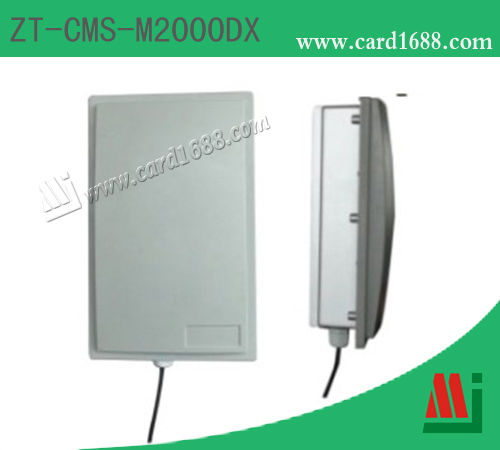

ZT-CMS-M2000DX |
产品说明 |
ZT-CMS-M2000DX 定向阅读器具备的优越抗干扰和防雷设计，既能用于一般的生活环境，也能完全适应工业环境要求，可以很轻松的对多种电子标签进行“读写”操作，完全满足客户对RFID产品的一般需求。无需开外壳，可直接通过发命令的方式调节距离。
该阅读器由9～12V的直流供电，性能稳定、工作可靠，信号传输能力强，使用寿命长达15年，能够满足恶劣的工业环境。
ZT-CMS-M2000DX 阅读器的领先技术、全工业性设计和出众的性价比使得其在车辆、 物流和人员追踪识别等领域具有优秀的竞争优势，并为客户创造新的价值。
阅读器的组成包括：无线接收单元，数据处理模块，直流电源，天线。
下载: ZT-CMS-M2000DX 简介文件 |
技术参数
1.工作环境 |
1）抗干扰和防雷设计,满足工业环境要求。
2). 使用温度：-40℃～+80℃。
3). 保存温度：-60℃～+80℃。
4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波。 |
主要注技术参数
1. 电气特征 |
参数 |
规格 |
电 源 |
+9V到+12V DC（MAX 1000mA） |
通信接口 |
TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，波特率：2400-38400，通讯检错CRC16循环冗余校验 |
可靠性 |
MTBF≥70000小时 |
使用寿命 |
15 年 |
| 2. 微波链路特性 |
参数 |
规格 |
信号调制方式 |
GFSK |
工作频率 |
2.4 ～ 2.45 GHz |
接收灵敏度 |
≤3dBm(可用发命令的方式进行调整) |
天线极化 |
垂直 |
识别范围 |
定向识别（若需定向可选择定向天线） |
微波通讯距离 |
≤ 80M |
微波通讯检错 |
CRC16循环冗余校验 |
通讯加密 |
按客户要求 |
位误码率/B.E.R |
10-7 |
| 3. 主要性能参数 |
> ZT-CMS-M2000DX 阅读器是专用于RFID的识别和编程；
> 采用DC9V～12V/1000mA的供电可以同时识别200张卡；
> 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线）；
> 识别方向为全向/定向（由用户自选）；
> 能识别移动速度200公里/小时以内快速移动的电子标签；
> 工作的频率在2.4GHz-2.5GHz ISM微波段；
> 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作环境的接受灵敏度是-90dBm；
> 支持协议：用户指定协议；
> 开发接口与其他设备连接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，异步通讯速率2400BPS-38400BPS（订货前请指定好接口方式）；
> 通过发命令的方式调节阅读器的接收距离。 |
| 4. 产品特征 |
> 支持TTL232/RS232/RS485/Wiegand-26/ Wiegand-34方式与上位机通讯；
> 加密计算与认证，确保数据安全，防止链路窃听与数据破解；
> 使用频道隔离技术，多个设备互不干扰；
> 先进的防碰撞技术，支持多标签读写；
> 可配置微波模块工作方式，发射功率可调；
> 可兼容客户提供的卡。 |
| 技术说明 |
| ZT-CMS-M2000DX 定向阅读器是为工业环境而设计的防干扰防雷的安全型结构，外壳是铝制材料，颜色一般为白色（可调），阅读器重量为2.5千克，尺寸为320* 200*120mm。安装方式，采用将阅读器平放或者挂在墙上及其它标杆上。 |
| 1. 主要功能说明 |
ZT-CMS-M2000DX 定向阅读器主要实现的功能有：
1). 设备工作状态指示
2). 能够正确、快速读取与其匹配的有源电子标签
3). 读到标签内的信息后先保存到阅读器中，掉电后会丢失。
4). 读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户
5). 读到标签后能够通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/Wiegand-34/USB/GPRS方式传送到上位机（用户可以配置不同的转换器）
6). RS232、RS485通信速率可以设置
7). 读取标签的距离可以设置
8). 读取同一张标签的间隔时间是可以设置
9). 标签主动上传的速度是可以设置 |
| 2. 产品列表 |
| 名称 |
数量 |
备注 |
| ZT-CMS-M2000DX 定向阅读器 |
1 |
|
| 电源适配器 |
1（韦根产品不提供） |
|
| 全向天线 |
1 |
|
| 支架 |
1 |
|
| 定向天线 |
1 |
可选 |
| RS232/RS485 转换器 |
1 |
可选 |
| 串行线路 |
1 |
可选 |
|
组成原理
1. 结构组成 |
| 阅读器主要由无线接收器、天线、数据处理模块等功能模块组成。阅读器通信线路断开，阅读器仍可按中心站的定义独立工作，将各种数据信息存在阅读器中。 |
| 2. 工作原理 |
| 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在阅读器的有效测量距离内，则该无线信号通过阅读器上的天线被阅读器接收并解码，然后可以通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 |
| 使用注意事项 |
1.ZT-CMS系列阅读器一般通过RS485(或RS232)数据接口与控制器或计算机连接，进行数据交换。阅读器既可以主动也可以被动对电子标签进行读取操作，我们会向客户提供SDK开发包，用户可以做应用软件的开发。
2.使用阅读器配套的SDK软件，调用API函数对阅读器进行操作。ZT-CMS系列阅读器与PC机具体的RS485（或RS232）通信协议（含命令包格式、返回包格式、错误代码约定、协议使用等）、SDK软件（含组成、数据定义、函数定义等）的使用以及标签内存的分配等内容，请参阅配套光盘的相关内容。
3.阅读器工作温度为：-40℃～+80℃。因此，在寒冷的地区和季节使用本阅读器时，应该注意在阅读器正式使用前20分钟提前开机预热，以确保阅读器的正常运行。
4.当阅读器在读取标签时会向外辐射微波功率，此时人员无须与其保持一定距离，因为本阅读器采用超低功耗，对人体无辐射作用，更健康、更安全。
5.建议测试时，在阅读器前方至少50米之内不要有任何物体遮挡；持卡时，请将手指接触卡的两边边缘，面对线极化天线时，应该根据相应极化方向水平或垂直持卡，以保证阅读效果。
6.安装时，请严格按照我们的使用说明书来安装，以保证良好的读写效果。
7.要求使用我们的电源适配器。 |
