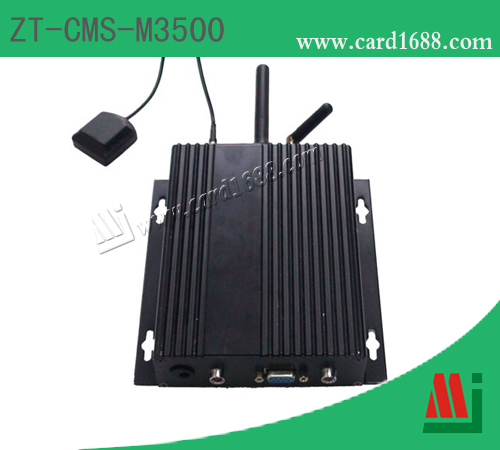

产品型号 |
ZT-CMS-M3500 |
产品说明 |
ZT-CMS-M3500一方面吸收了ZT-CMS-M2000的所有优秀品质，另一方面，其内部集成了GPRS模块，数据处理后可通过GPRS方式发送出去，全面提升了阅读器的发展空间。ZT-CMS-M3500阅读器具备的优越抗干扰和防雷设计，既能用于一般的生活环境，也能完全适应工业环境要求，可以很轻松的对多种电子标签进行“读写”操作，完全满足客户对RFID产品的一般需求。无需开外壳，可直接通过发命令的方式调节距离。
ZT-CMS-M3500阅读器的领先技术、全工业性设计和出众的性价比使得其在车辆，物流和人员追踪识别等领域具有优秀的竞争优势，并为客户创造新的价值。
阅读器的组成主要包括：无线接收单元、数据处理模块、直流稳压电源、天线。
下载: ZT-CMS-M3500 简介文件 |
技术参数
1.工作环境 |
1）抗干扰和防雷设计,满足工业环境要求。
2). 使用温度：-40℃～+80℃。
3). 保存温度：-60℃～+80℃。
4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波。 |
主要注技术参数
1. 电气特征 |
参数 |
规格 |
电 源 |
+9V到+12V DC（MAX 1000mA） |
通信接口 |
GPRS |
可靠性 |
MTBF ≥ 70000小时 |
使用寿命 |
15 年 |
| 2. 微波链路特性 |
参数 |
规格 |
信号调制方式 |
GFSK |
工作频率 |
2.4 ～ 2.45 GHz |
接收灵敏度 |
≤ 3dBm(可用软件进行调整) |
天线极化 |
垂直 |
识别范围 |
定向识别（若需定向可选择定向天线） |
微波通讯距离 |
≤ 80M |
微波通讯检错 |
CRC16循环冗余校验 |
通讯加密 |
按客户要求 |
位误码率/B.E.R |
10-7 |
| 3. 主要性能参数 |
> ZT-CMS-M3500 阅读器是专用于RFID的识别和编程；
> 采用DC9V～12V/1000mA的供电可以同时识别200张卡；
> 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线）；
> 识别方向为全向/定向（由用户自选）；
> 能识别移动速度200公里/小时以内快速移动的电子标签；
> 工作的频率在2.4GHz-2.5GHz ISM微波段；
> 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作环境的接受灵敏度是-90dBm；
> 支持协议：用户指定协议；
> 开发接口与其他设备连接是GPRS方式；
> 通过串口发命令的方式调节阅读器的接收距离. 异步通讯速率2400BPS-38400BPS。 |
| 4. 产品特征 |
> 支持GPRS方式与上位机通讯；
> 加密计算与认证，确保数据安全，防止链路窃听与数据破解；
> 使用频道隔离技术，多个设备互不干扰；
> 先进的防碰撞技术，支持多标签读写；
> 可配置微波模块工作方式，发射功率可调；
> 可兼容客户提供的卡。 |
| 技术说明 |
| ZT-CMS-M3500 阅读器是防干扰防雷的可用于工业环境的安全型结构，外壳是铝制材料，颜色一般为黑色（可调），阅读器重量为0.42千克，尺寸为158*146*35mm。安装方式，采用将阅读器平放或者挂在墙上及其它标杆上。 |
| 1.读头的接线说明 |
RS232 接口
A.
接天线。在阅读器的天线接头接上天线，有全向天线和定向天线可供选择。
B.
电脑与阅读器的连接。利用串口线，一端接到电脑主机上，一端接到阅读器的RS232接口上。
C.
接通电源。通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。
D.
当接通电源时，阅读器上的电源指示灯会亮，而且是长亮。若在阅读器的识别范围内没有有源电子标签，即阅读器没有识别对象时，阅读器的信号指示灯也会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁，同时阅读器会发出声响。
E.
各部分都连接好之后，阅读器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。
RS485 接口
棕色： 电源正极
黑色： 电源负极
黄色： RS485A
蓝色： RS485B
A.
接天线。在阅读器的天线接头接上天线，有全向天线和定向天线可供选择
B.
电脑与阅读器的连接。利用串口线和RS232-RS485转换器，串口线一端接到电脑主机上，一端接到转换器与之匹配的端口上，转换器的另一端上有黄色和蓝色两根引线，它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接，即连接RS485Ａ和RS485B。
C.
接通电源。RS485接口线内的另外两根线是电源线，棕色是电源正极，黑色是电源负极，通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。
D.
当接通电源时，阅读器上的电源指示灯会亮，而且是长亮。若在阅读器的识别范围内没有有源电子标签，即阅读器没有识别对象时，阅读器的信号指示灯也会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁，同时阅读器会发出声响。
E.
各部分都连接好之后，阅读器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 |
| 2.主要功能说明 |
ZT-CMS-M3500 GPRS 阅读器主要实现的功能有：
1). 设备工作状态指示
2). 能够正确、快速读取与其匹配的有源电子标签
3). 读到标签内的信息后先保存到阅读器中，掉电后会丢失。
4). 读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户
5). 读到标签后能够通过GPRS方式传送到主机
6). 读取标签的距离可以设置
7). 读取同一张标签的间隔时间是可以设置
8). 标签主动上传的速度是可以设置 |
| 3. 产品列表 |
| 名称 |
数量 |
备注 |
| ZT-CMS--M3500 GPRS 阅读器 |
1 |
|
| 电源适配器 |
1 (韦根产品不提供) |
|
| 全向天线 |
1 |
|
| 支架 |
1 |
|
| 定向天线 |
1 |
可选 |
| RS232/RS485 转换器 |
1 |
可选 |
| 串行线路 |
1 |
可选 |
|
| 4. 天线匹配 |
 |
 |
 |
| 全向天线 |
定向天线 |
天线电缆 |
| 备注：可根据使用要求的不同，采用不同极化方向及增益的天线。 |
|
组成原理
1. 结构组成 |
| 阅读器主要由无线接收器、天线、数据处理模块等功能模块组成。阅读器通信线路断开，阅读器仍可按中心站的定义独立工作，将各种数据信息存在阅读器中。 |
| 2. 工作原理 |
| 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在阅读器的有效测量距离内，则该无线信号通过阅读器上的天线被阅读器接收并解码，然后可以通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 |
| 使用注意事项 |
1.该阅读器通过GPRS方式与控制器或计算机通信，进行数据交换，且该阅读器是主动对电子标签进行读取操作，同时，我们会向客户提供SDK开发包，用户可以做应用软件的开发。
2.阅读器工作温度为：-40℃～+80℃。因此，在寒冷的地区和季节使用本阅读器时，应该注意在阅读器正式使用前20分钟提前开机预热，以确保阅读器的正常运行。
3.当阅读器在读写标签时会向外辐射微波功率，此时人员无须与其保持一定距离，因为本阅读器采用超低功耗，对人体无辐射作用，更健康、更安全。
4.建议测试时，在阅读器前方至少50米之内不要有任何物体遮挡；持卡时，请将手指接触卡的两边边缘，面对线极化天线时，应该根据相应极化方向水平或垂直持卡，以保证阅读效果。
5.关于GPRS参数设置、数据读取的详细信息，请参照我们公司提供的底层协议。
6.安装时，请严格按照我们的使用说明书来安装，以保证良好的读取效果。
7.要求使用我们的电源适配器。 |
| 应用领域 |
停车场车辆免伸手（Hand Free）出入控制；
煤矿井下人员定位管理系统
驾校考试系统
机动车电子牌照自动识别系统；
高速公路ETC电子收费系统；
公交车进出站“标杆”自动管理系统；
家校通学生出入校平安短信系统；
重要会议和活动的人员会议报道系统
企事业单位人员出入自动考取系统；
城市宠物追踪和管理；
野生动物追踪和管理；
动物园管理；
仓库电力设备巡检；
燃气管线、变压设备智能检修；
高附加值产品追踪；
工厂生产线工序管理；
仓储托盘等容器追踪和管理；
海运、水运、公路和铁路中的集装箱运输。 |
