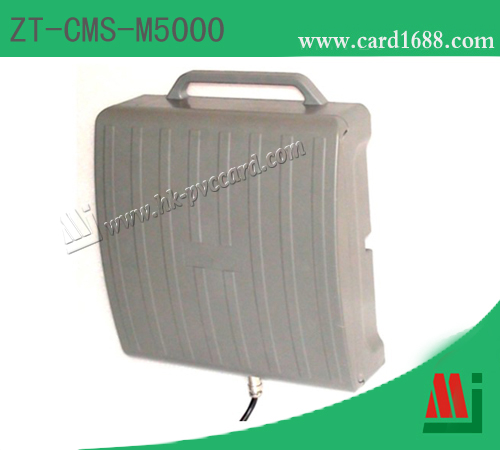

产品型号 |
ZT-CMS-M5000 |
技术参数
1.工作环境 |
1）抗干扰和防雷设计,满足工业环境要求。
2). 使用温度：-40℃～+80℃。
3). 保存温度：-60℃～+80℃。
4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波。 |
主要注技术参数
1. 电气特征 |
参数 |
规格 |
电 源 |
+9V to +12V DC (MAX 1000mA) |
通信接口 |
RS485接口 波特率：2400-38400，通讯检错CRC16循环冗余校验 |
可靠性 |
MTBF ≥ 70000 小时 |
使用寿命 |
15 年 |
| 2. 微波链路特性 |
参数 |
规格 |
信号调制方式 |
GFSK |
工作频率 |
2.4 ~ 2.45 GHz |
接收灵敏度 |
≤-93dBm(可用发命令的方式进行调整) |
天线极化 |
垂直 |
识别范围 |
全向范围 |
微波通讯距离 |
2 ~ 50M |
微波通讯检错 |
CRC16循环冗余校验 |
通讯加密 |
按客户要求 |
位误码率/B.E.R |
10-7 |
| 3. 主要性能参数 |
> ZT-CMS-M5000 阅读器是专用于RFID的识别和编程；
> 采用DC9V～12V/1000mA的供电可以在4秒内同时识别100张卡；
> 阅读的最远距离是 5 ～ 50m，写卡的最远距离是2 ～ 15 m；
> 能识别移动速度200公里/小时以内快速移动的电子标签；
> 工作的频率在2.4GHz-2.5GHz ISM微波段；
> 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作环境的接受灵敏度是-90dBm；
> 支持协议：用户指定协议；
> 通过串口发命令的方式调节阅读器的接收距离. 异步通讯速率2400BPS-38400BPS。 |
| 4. 产品特征 |
> 防冲突性: 先进的防碰撞技术，可同时识别100个/秒以上标识。
> 高速度: 最高识别速度可达200公里/小时。
> 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。
> 方向性: 可实现有方向性和无方向性的识别。
> 高可靠: -40℃-85℃，防冲击。
> 成本性: 全部采用0.18uM的芯片，成本更低。
> 传输性: 低频和高频均是全球开放微波频段，无须申请和付费。
> 高抗干扰性: 对现场各种干扰源无特殊要求。 |
工作原理
1. 结构组成 |
| 阅读器主要由无线接收器、天线、数据处理模块等功能模块组成。阅读器通信线路断开，阅读器仍可按中心站的定义独立工作，将各种数据信息存在阅读器中。 |
| 4. 工作原理 |
| 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在阅读器的有效测量距离内，则该无线信号通过阅读器上的天线被阅读器接收并解码，然后可以通过RS485接口将信息发送给管理系统或其他监控系统。 |
| 1.读头的接线说明 |
RS485 接口
棕色： 电源正极
黑色： 电源负极
黄色： RS485A
蓝色： RS485B
A.
接天线。在阅读器的天线接头接上天线，有全向天线和定向天线可供选择
B.
电脑与阅读器的连接。利用串口线和RS232-RS485转换器，串口线一端接到电脑主机上，一端接到转换器与之匹配的端口上，转换器的另一端上有黄色和蓝色两根引线，它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接，即连接RS485Ａ和RS485B。
C.
接通电源。RS485接口线内的另外两根线是电源线，棕色是电源正极，黑色是电源负极，通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。
D.
当接通电源时，阅读器上的电源指示灯会亮，而且是长亮。若在阅读器的识别范围内没有有源电子标签，即阅读器没有识别对象时，阅读器的信号指示灯也会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁，同时阅读器会发出声响。
E.
各部分都连接好之后，阅读器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 |
| 2.主要功能说明 |
ZT-CMS-M5000 阅读器主要实现的功能有：
1). 设备工作状态指示
2). 能够正确、快速读取与其匹配的有源电子标签
3). 读到标签内的信息后先保存到阅读器中，掉电后会丢失
4). 读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户
5). 读到标签后能够通过RS232 / RS485 / Wiegand-26 / Wiegand-34等方式传送到主机
6). RS232 / RS485 / Wiegand-26 / Wiegand-34的通讯速度可以设置
6). 读取标签的距离可以设置
7). 读取同一张标签的间隔时间是可以设置
8). 标签主动上传的速度是可以设置 |
| 3. 产品列表 |
| 名称 |
数量 |
备注 |
| ZT-CMS--M5000 矿用阅读器 |
1 |
|
| 电源适配器 |
1 (韦根产品不提供) |
|
| 支架 |
1 |
|
| RS232/RS485 转换器 |
1 |
可选 |
| 串行线路 |
1 |
可选 |
|
| 使用注意事项 |
1.保持标签表面的干燥。
2.不要将其放在金属较多的地方。
3.不要将其放在密闭的空间内。
4.不要放在有腐蚀性物品附近。
5.请在其正常的工作温湿度下使用。
6.检修不得随意更改产品元器件的参数，规格，型号。
7.标签可以淋雨，但是不要将标签浸泡水中。 |
| 应用领域 |
隧道人员考勤定位系统
煤矿井下人员考勤定位系统
矿山井下人员考勤定位系统
厂区人员车辆出入定位系统
建筑工地 城市地铁不刷卡考勤定位系统 |
